密集架尺寸，密集架參數一覽表

密集架尺寸，密集架參數一覽表。廠家直銷密集架，支持密集架招標。密集架尺寸都是根據現場的房間尺寸進行設計的。國家標準的話，是有一定范圍的。下面我就給大家具體講解一下密集架尺寸，密集架參數一覽表的具體內容吧。

一般標準的密集柜規格是:高2300*寬900*深550mm/節，可以根據具體需要定制。

密集柜最早起源于島國日本。密集柜是適用于機關、企事業單位圖書資料室、檔案室、樣品室等存放圖書資料、檔案、貨價、檔案財務憑證、貨物的新型裝具，與傳統式書架、貨價、檔案架相比，儲存量大，節省空間且更有傳統性。

基本分類

按操作不同分為：手動式密集柜、電動式密集柜、智能密集柜。

按用途不同一般分為：檔案密集柜、圖書密集柜、會計密集柜、病歷密集柜、倉儲密集柜等。

按結構不同分為：開放式密集柜、半封閉式密集柜、全封閉式密集柜。

按鋼材分為：冷軋鋼板和不銹鋼。

檔案密集柜標準規格：900*500*2300mm;可放標準A4檔案，如果需要做全封閉式的或是另加門板可以做成900*550*2300mm;一個密集柜可以放大約五六百份的檔案資料文件，前提是檔案盒厚2Cm左右一個;如果有特殊需求還可制定特殊的尺寸大小。密集柜的尺寸是可以根據房間大小設計定做的。

密集架參數一覽表

1.技術標準

技術標準采用中華人民共和國行業標準GB/T13667.3-2013《手動檔案密集架技術條件》，參照國家檔案局DA/T7-92《直列式檔案密集架行業標準》。產品經產品質量檢測部門檢測認定，生產過程中材料、工藝均采用國家標準執行。

2.總體標準：

用材標準：密集架所用鋼板均采用上海寶鋼產優質國標產品。冷軋鋼板標準為GB/T5213-88。技術標準符合GB11253-89、GB/T13667.1-92中5.1條的要求，材質為Q195-235。材料厚度按國家行業標準執行，確保密集架各項性能指標安全達到國家標準。

3、工藝說明

1)、表面處理：各部零件在涂覆前，進行除油、除銹、清洗、表調、清洗、磷化、二遍清洗，磷化處理按照GB6807.92標準進行，每道工序分槽處理，所用標準件及緊固件均氧化或鍍鋅處理。

2)、表面涂覆采用亞光靜電噴塑，有預烘干工序，粉末采用阿克蘇·諾貝爾·長誠涂料(寧波)有限公司產優質環保環氧樹酯粉末，通過國家相關環保認證，表面均勻光亮、色澤一致、無劃傷，涂膜附著力應能達到GBl720中規定的一級指標。

具體表面處理及噴塑工藝附后。

3)、產品生產工藝過程，下料、沖壓、軋壓等工序全部達到模具化。零件組合焊接從軌道、立柱、底盤、封門的鉆孔等工序，全部達到工裝夾具化，以使產品具有互換性和協調性。

4)、所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。

5)、所有焊接件不得采用抽釘或自攻釘連接形式，應全部采用螺栓活接。

6)、安裝中所有同層擱板高度偏差應不大于2mm。

4、技術說明

1)、底盤：底盤是密集架最主要承重部分，為保證平穩使用，底盤所有輪子選用全驅動形式。要求選用全鋼全承重輪架式底盤，由主梁、輪架板、底盤傳動系統三部分組成。

該類型底盤應采用高強度多幅組合輪架加固結構，即每幅底盤主梁、輪架板焊接成整體;輪架板中軸承瓦座采用鑲嵌式結構，安裝基孔采用磨具一次壓制成型，軸承瓦座與安裝基孔裝配時為無間隙配合螺栓緊固;多幅底盤安裝時采用3個ø10mm螺栓緊固，內襯搭接長度≥150mm。

底盤要求保證整體剛性和精度，長期使用不變形，運行無阻滯�？v梁要求選用厚度3.0mm優質冷軋鋼板，雙彎邊加強，下邊≥30mm，上彎邊≥60mm，高度120mm。

輪架板：輪架板要求選用厚度3.0mm的優質冷軋鋼板，雙彎邊加強，上下彎邊30mm，高度114mm。每幅加強輪架配有直徑為6個ø55mm軸承瓦座孔，每個瓦座帶密閉性油封。

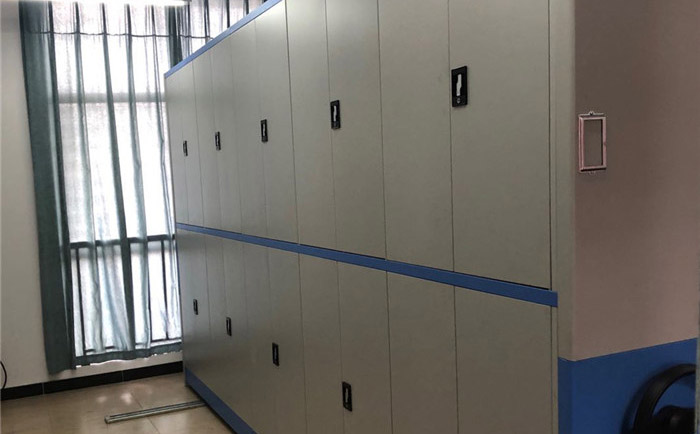

2)、架體：架體結構為框架式，以保證檔案良好分隔。架體由立柱、擱板、掛板、側板、面門、蓋板組成。

3)、立柱：為密集柜的垂直骨架，五折彎邊成型，采用立柱插入底盤式連接。立柱上沖孔，保證擱板、掛板沿立柱上的垂直方向調整高度.

4)、擱板：為保證擱板穩定性，擱板彎邊，使擱板承載加強。為架體承重板，選用厚度1.2mm優質冷軋板。高度可自由調整，每塊單面擱板均勻載重80kg以上。

5)、掛板：為立柱與擱板之間的連接的橋梁，由于它要承受擱板上檔案的重量，采用厚度為1.0mm整體優質冷軋鋼板，采用雙掛鉤掛板。

6)、側板：采用整體采用整體凹凸側板，厚度0.8mm優質冷軋鋼板鋼板四周壓彎，保證側板轉角弧形美觀，每列架體單側面上加裝兩個磁力標簽框，與側板任意位置固定。

7)、頂板：采用整體蓋板搭接式結構，能有效防止頂部灰塵進入，增加架體結構強度。

8)、封檐板：密集蓋板頂部封檐板為防水槽式，以防頂部漏水時進入架體弄濕檔案。

9)、面門：面門安裝于架體的首列，門的間隙均勻一致，間隙在1—2mm之間。同時，門面裝有豪華型門鎖。

10)、底盤傳動系統：底盤傳動系統由軸、軸承、鏈輪、鏈條和滾輪組成，采用雙驅三軸中間傳動加五齒輪連接傳動結構。傳動結構設計為，中軸中間傳動，雙軸兩側驅動，中間傳動軸主齒輪與兩側雙驅動齒輪之間通過1條摩托車鏈條與2個調節壓緊軸承齒輪緊密相連，保證五齒輪在同一傳動鏈條上穩定、精細、同步傳輸。密集架傳動裝置轉動輕便、靈活、平穩、不得有阻滯、打滑現象。傳動裝置由手搖把、軸、軸承、鏈輪、鏈條、滾輪等組成，要求采用三次分力傳動結構。手搖把為一級傳動系統，底盤傳動系統組成二、三級傳動系統。

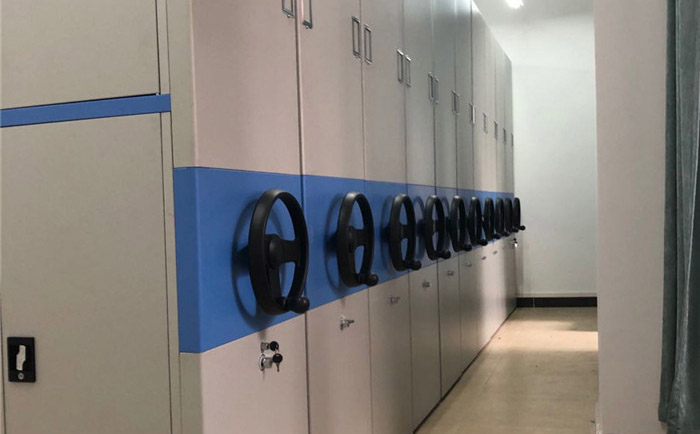

11)、搖把：要求采用不銹鋼折疊手柄，避免通行障礙。搖把傳動結構為自動掛檔自動歸位式。當單列移動時，搖把搖力不大于11.8N。

12)、鏈條：采用北方易初大陽摩托車鏈條。

13)、傳動軸;用45#￠20實心冷軋鋼，傳動方式為三級分力結構中間傳動，雙軸驅動，保證傳動強勁有力。

14)、軸承：選用哈爾濱軸承廠生產的HK1204E級雙排滾珠調芯軸承，使傳動軸同心轉動，保證傳動效果。

15)、行走輪：使用鑄鐵輪，強度可靠、低噪、耐久，具有防脫軌功能。
